Moco For LUFA

Moco For LUFAはmorecat氏が開発されたArduino UNO、ATMEGA32u4で使えるシリアル-USBMIDI変換用ファームウェアです。Arduino UNOで利用するとArduinoで作ったMIDI機器を追加ハードウェアなしでUSB-MIDIとして認識させることができます。

Arduino UNO上のATMEGA8U2(UNO Rev2)やATMEGA16U2(Rev3)にはあらかじめDFUブートローダが書き込まれているため、USB接続だけで書き換えが可能です。

注意

Arduino UNOのUSB-シリアル変換用AVRのファームウェアを書き換えるため、書き換え後は通常の方法でのスケッチのアップロードができなくなります。先にスケッチを書き込んで動作を確認してから、DFUを使った書き換えを行ってください。
元のファームウェアに戻す場合は
（Arduinoのフォルダ）\hardware\arduino\firmwares\atmegaxxu2\arduino-usbserial
内にあるHEXの中からArduinoにあったものを書き込んでください。
（Arduino-COMBINED-dfu-からはじまるHEXではありません。）

必要なもの

Moco For LUFA
http://morecatlab.akiba.coocan.jp/lab/index.php/aruino/midi-firmware-for-arduino-uno-moco/
（Windowsの場合）　ATMEL FLIP
http://www.atmel.com/tools/FLIP.aspx
（Macの場合) dfu-programmer ページ下部参照

DFUモードで接続する

Arduino UNOのUSBケーブルを抜く

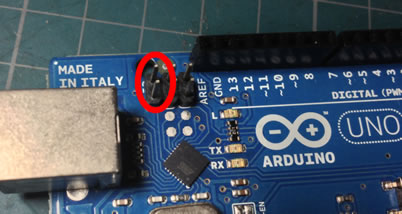

8U2/16U2の近くのピンヘッダ(ICSP端子)の5ピンと6ピンをショートさせる。
(画像の赤丸のピンを抵抗の足などでショートさせます。)
ショートさせたまま、USBケーブルを接続してUNOの電源LEDが点灯したら離す。

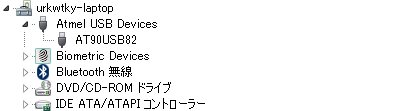

デバイスマネージャなどで認識されているか確認する
このとき認識された名前を覚えておくこと。（AT90USB82、ATMEGA8U2など）

DFUブートローダを使ってファームウェアを書き換える

(Windowsの場合)

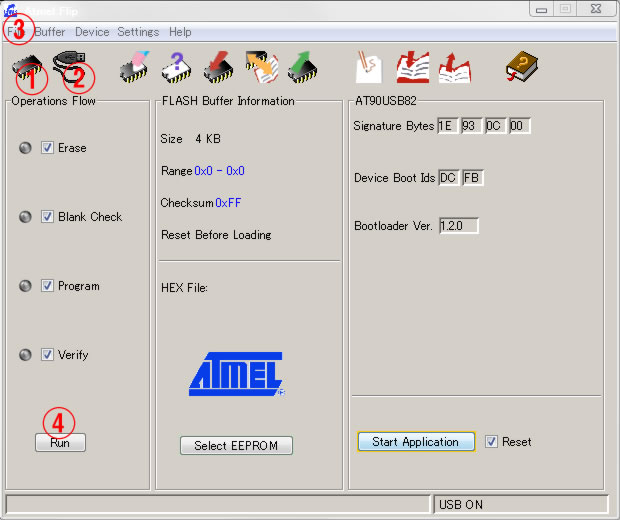

DFUモードで接続したあと、FLIPを起動する
書き込み
1. デバイス選択
  先ほど確認したデバイスを選択する
2. 接続
  USBを選択する
3. File - load hex fileでダウンロードし解凍したmoco for LUFAのHEXファイルを選択する
4. Runを押すと消去・書き込み・ベリファイが行われる
書き込み終了後、Start Applicationのボタンを押すか、USBケーブルを抜き差しするとUSB-MIDIとして認識される

（Macの場合）

以下を参照してください。
