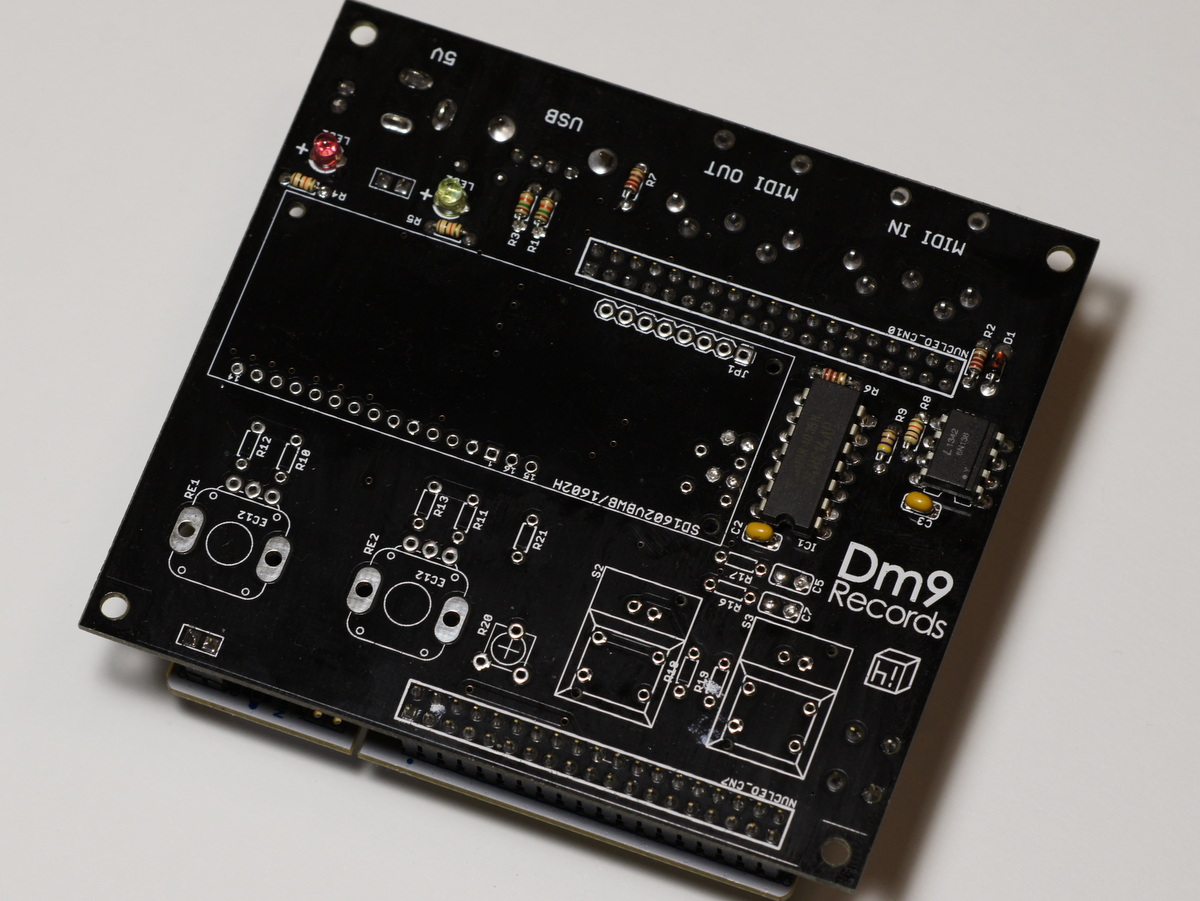

USB-MIDI HOST Kit


USB-MIDIをレガシーMIDI(丸いコネクタ)に変換するモジュールです。
USB-MIDI-HOSTとしてUSB-MIDIデバイスを認識して、MIDI信号へ変換します。

PCでドライバが要らない(OS標準ドライバで動く)USBのMIDIコントローラなどであれば基本的に動作しますが、認識しないコントローラやモジュールもあります。その部分での動作は保証しません。

○キットに含まれないもの

  • STM32 Nucleo Board STM32F401RE
    制御基板です。キットの基板にスタックします。
    秋月やスイッチサイエンスなどで1500円程度で入手できます。

    STM32 Nucleo STM32F411ではありません!

    http://akizukidenshi.com/catalog/g/gM-07723/
    http://www.switch-science.com/catalog/1619/

  • (オプション)電源アダプタ
    外径5.5mm内径2.1mm センタープラス 5V 1Aのものが必要です。
    NucleoのUSBコネクタから給電できますが、その場合、USB-MIDIコントローラへの電流が足りなくなる可能性があります。
    http://akizukidenshi.com/catalog/g/gM-06096/

  •  25mm程度のスペーサなど
    裏面にMIDIコネクタなどが配置されるため、20mmぐらいのスペーサが必要です。
    秋月などで適当なスペーサやねじ類を購入して下さい。



○ 動作確認済みデバイス

よろしけば動作報告をTwitterやメールでお寄せ下さい。

  • AKAI LPK25
  • KORG MicroKontrol
  • Dm9RecordsのUSBMIDIコントローラキット

○ マニュアル

組立、操作方法などのマニュアルです。

usbmidihost_doc_rev2.pdf

○ ファームウェア

USBMIDI2MIDI_nucleoF401_NUCLEO_F401RE_rev1.zip

ファームウェアの書き込み方はこちらを参照して下さい。
STM32 Nucleoのはじめ方







ライセンス

このプロジェクトはオープンソースハードウェアです。
(参考)http://freedomdefined.org/OSHW/translations/ja
