Matrix Tag Pendant Platform

shop から購入できます。


好評をいただいているMatrix Tag Pendantですがメッセージの書き込みにツールを必要とするため汎用性がなく、ワークショップでしか提供できない問題がありました。そこで設計を一新し、汎用性の高い構成としました。

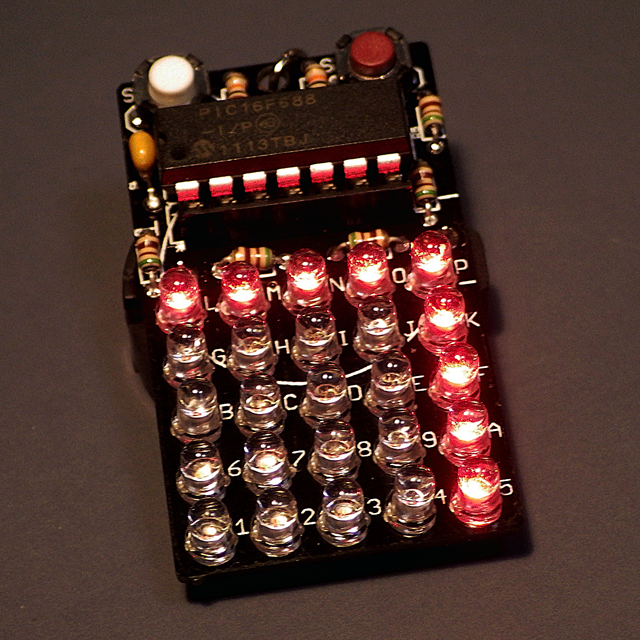

14PIN PICを採用し5x5のLEDマトリックスを制御することができます。2つのプッシュスイッチを備えることでペンダントだけでも文字の書きかえを可能にしています。

・ハンダ付けをたくさんしてみたい方
・少し難し目のワークショップ
・マトリックスLED制御のお勉強
などに向いています

ハードウェア仕様は公開していますので、みなさんでファームウェアを書いてください！
標準のファームウェアも用意していますので、自分でファームウェアを書けない人でも安心です。



※バリエーション

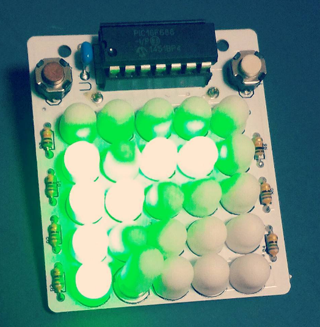

MTX-PP-L (Large)

MTX-PP同様に5x5のLEDマトリクスですが、LEDのサイズに5mmを採用しています。これによりハンダ付け作業が格段に楽になるため初心者でも作りやすくなっています。
表示部分が大きいので近くでは見えにくいので少し離れたところから見るのが良いかも！？

回路図 mxpp01.png
PICにはPIC16F688を使用していますが、14ピンでポート構成が同じPICならば他のものでも動くはずです。見ての通りの簡単な回路構成です。なお回路図中のスイッチは上の写真の右がSWE、左がSWSです。

組み立て説明昌 mxpp-hdw.pdf

標準ファームウェア MTXPP150106.zip
(HEXです。Microchip MPLAB IPEで書き込めます。ソースはCコンパイラが特殊なため一般には公開していませんが、必要な方はお問い合わせください。)

標準ファームウェア説明書 mxpp-std.pdf
標準ファームウェア技術参考資料 mxpp-std-tek.pdf

(標準ファームウェアの場合、CR2032電池で3日ほど動作します)

このプロダクトのライセンスは CC BY-NC です。
商用でご利用になりたい場合には別途お問い合わせください。

お問い合わせは dm9records@gmail.com まで。
