3band Audio Isolator kit for DJs

1-P1000523-001.JPG 2-P1000530.JPG

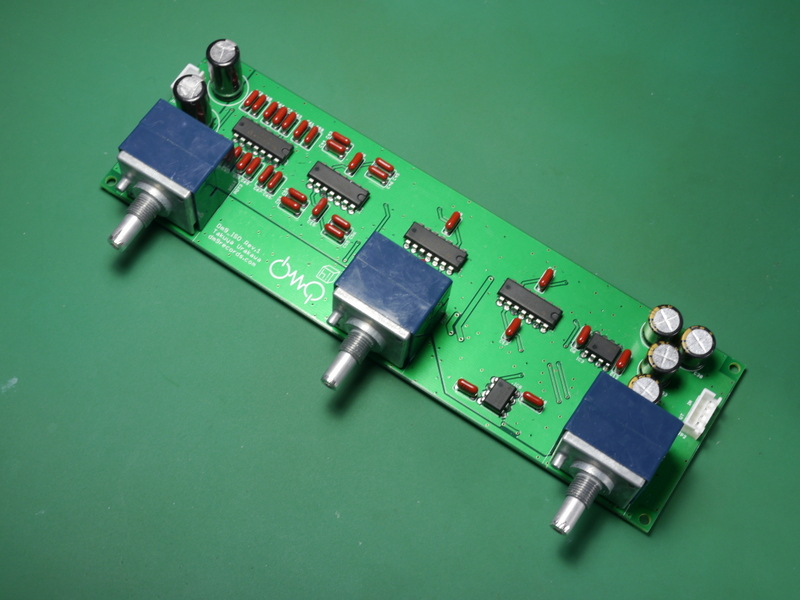

DJ向けオーディオアイソレータ/クロスオーバーキットです。
オーディオ用として評価の高いパーツを多数使用し、プレイ時に使いやすいクロス周波数でキレが良いフィルタとなるように設計しました。

表面実装のパーツを多数使用していますが、比較的大きめのサイズのものを選んだため、中級者の方でも制作できると思います。少し難しいキットをお求めの方は是非。

○ 仕様

  • フィルタタイプ
    3バンドクロスオーバー 24db/oct
  • クロス周波数
    ~250Hz / 250Hz~3500Hz / 3500Hz~
  • 電圧

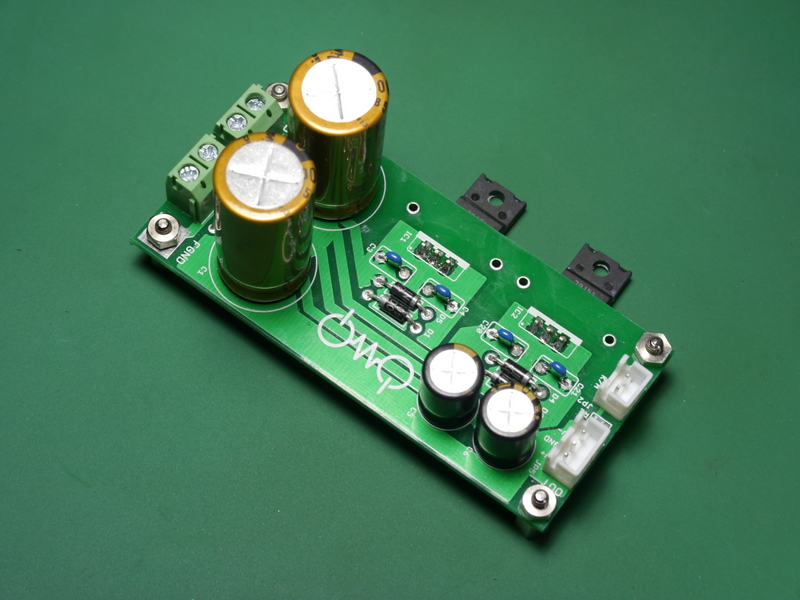

    正負15V(16V2A程度のAC入力が必要です)



○ キットに含まれないもの

詳しくはマニュアルを参照して下さい。

  • 入出力のコネクタ
    RCAコネクタ、電源など
  • 電源アダプタ
    16V2A程度のAC(
    DC出力のアダプタは使用できません、トランスやAC出力のアダプタが必要です)
  • 可変抵抗
    RK27 10kオーム Aカーブ推奨
  • 内部配線材、基板からのコネクタ類
    電源、オーディオ用の内部配線ケーブル
  • ケース
    金属製がおすすめです



○ マニュアル・回路図

※ 基板データ(ガーバー)については公開の予定はありません。
ご購入された方でご希望の方はご連絡下さい。



○ ライセンス

(c) 2015, Takuya Urakawa, Dm9Records All right reserved.

回路図:Creative Commons BY-SA
