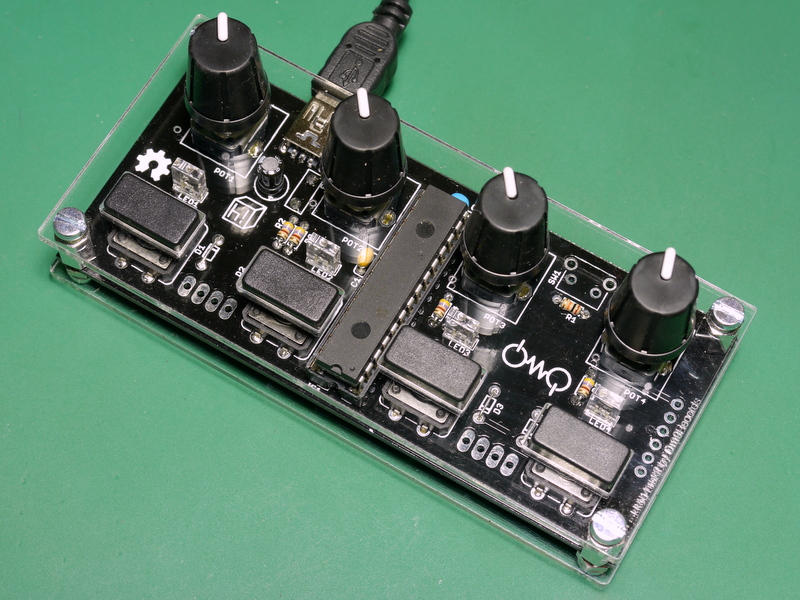

k4b4 mk2 Tiny USB-MIDI Controller kit


可変抵抗、LED、スイッチが4つの小さなUSB-MIDIコントローラを作るためのキットです。
DJさんやVJさんのはじめてのはんだづけのために設計しました。

LEDはボタンを押した時に光るファームウェアとMIDI NOTEのON-OFFを受信して光るファームウェアの2つを用意しています。


スイッチはMIDI Note 60-63、可変抵抗はMIDI Control Change 13-16を送信します。
LEDはスイッチを押した時に光るファームウェア、MIDI Note 60-63で光るファームウェアの2つを用意しています。

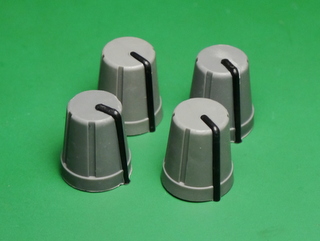

つまみの色が変わりました!

スイッチサイエンスさんにて委託販売しています。

https://www.switch-science.com/catalog/2394/

○ マニュアル

パーツリスト、組み立て方、ファームウェアの書き換え方法などを含んでいます。
必ず確認してから 組み立てて下さい。

k4b4mk2_manual.pdf

・ワークショップ用はんだづけ資料
詳しいはんだづけの手順はこちら。

k4b4mk2_WS.pdf



○ 回路図、基板データ

・回路図(pdf)

k4b4mk2_sch.pdf

・基板データ(eagle)

k4b4mk2_eagle.zip



○ ファームウェア

MPLAB XとXC8でコンパイルできます。
   USB経由での書き込みはマニュアルで解説しています。

・コンパイル済みHEXファイル

k4b4mk2_hex.zip

・ソースコード

https://bitbucket.org/hsgw/k4b4-mk2-firmware



○ ライセンス

このプロジェクトはオープンソースハードウェアとして公開しています。

http://www.oshwa.org/definition/japanese/

・回路図、基板データ

Creative Commons 4.0 BY-SA

・ファームウェア

MITライセンス

USBライブラリ、ブートローダはMicrochipのライセンスです。

http://www.microchip.com/pagehandler/en-us/devtools/mla/home.html
